CATIA v5 - Parte 001: aprendizaje gestual

Computer Aided Three-dimensional Interactive Application (CATIA v5):
Secuencia de arranque; breve recorrido por el entorno; versión, interfase de usuario y licencia; seteos básicos del menú Tools > Options; primeros pasos "observando e imitando"; Croquis y extrusión; Vistas con el Compás; Especio visible y oculto.
-
Step 1: Una secuencia de arranque simple
Identifique el acceso directo a CATIA en su escritorio
Coloque su cursor encima del acceso para ver el tip y luego de doble clic
Espere unos instantes y aparecerá la imagen inicial de carga del programa
Primero se cargará el entorno vacío, pero el arranque continuará

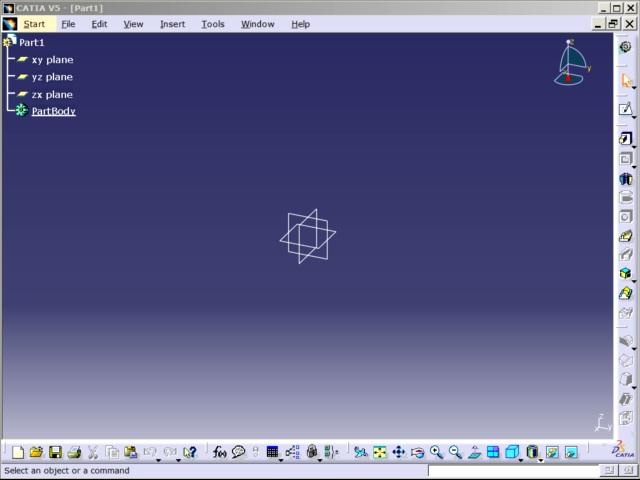

La carga termina cuando al pie aparece "Select an object or a command"
Cierre el cartel de bienvenida, en caso que haya aparecido
Puede haber quedado abierto algún tipo de archivo en blanco
Cierre el archivo en blanco para observar la pantalla más general de CATIA
Esta interfase general será casi siempre nuestro "punto de partida"
-
Step 2: Un breve recorrido por el entorno de CATIA
Tomando como "punto de partida" la interfase general de CATIA haremos un breve recorrido por su entorno.
Observe este video y compárelo con lo que aprecia en su propio ordenador:
Resumen: hacemos un recorrido general por la interfase de CATIA para ver los módulos instalados y luego ingresamos en el HELP.
-
Step 3: Versión de CATIA, interfase de usuario y licencia
Desde el punto de partida habitual, veremos algunos detalles de la instalación de CATIA.
- Identifique en su propia instalación lo siguiente:
- la versión de CATIA (ej. V5R21),
- el estilo de la interfase de usuario (ej. P2),
- las características de su licencia (ej. Local) y
- las configuraciones y productos disponibles (ej. AL2 ALL IN ONE...)
Resumen: recorremos el menú Help>About y el Tools>Options para ver la versión de CATIA instalada, el tipo de interfase de usuario y detalles de la licencia.
-
Step 4: Seteos básicos del menú Tools > Options
No es fundamental revisar esta información antes de ver los tutoriales, pero será de utilidad si la interfase y/o el comportamiento de CATIA difieren mucho de lo mostrado en este HELP. En ese caso convendrá comparar estos seteos básicos con los vigentes en su instalación.
-
Step 5: Menú Tools > Options... General (algunas opciones para chequear)
Menú Tools > Options... General
Menú Tools > Options... General > Display > Tree Appearance
Menú Tools > Options... General > Display > Navigation
Menú Tools > Options... General > Display > Performance
Menú Tools > Options... General > Parameters and Measure > Knowledge
Menú Tools > Options... General > Parameters and Measure > Units
-
Step 6: Menú Tools > Options... Infrastructure (algunas opciones para chequear)
Menú Tools > Options... Infrastructure > Product Structure
Menú Tools > Options... Infrastructure > Part Infrastructure > General
Menú Tools > Options... Infrastructure > Part Infrastructure > Display
Menú Tools > Options... Infrastructure > Part Infrastructure > Part Document
-
Step 7: Menú Tools > Options... Mechanical Design (algunas opciones para chequear)
Menú Tools > Options... Mechanical Design > Assembly Design > General
Menú Tools > Options... Mechanical Design > Assembly Design > Constraints
Menú Tools > Options... Mechanical Design > Sketcher
-
Step 8: Primeros pasos observando e imitando
Daremos los primeros pasos en CATIA poniendo a prueba nuestra capacidad para observar e imitar, sin verbalizar ni preocuparnos por la interpretación de cada procedimiento ensayado. Es un mecanismo poderoso para registrar de forma intuitiva algunas conductas y experiencias de terceros, sin traducirlas en palabras que complican su descripción. Como ejemplo, observe estas figuras e imagine la dificultad de verbalizar el complejo procedimiento que muestra: requeriría incorporar nuevo vocabulario; largas frases para describir pasos, secuencias y situaciones imprevistas; lo cual sin dudas lo haría inaccesible para un actor de lenguaje limitado como el que la protagoniza.
-
Step 9: Pongámoslo a prueba
Cuando nos acercamos a una nueva herramienta tecnológica (como CATIA) también somos actores con lenguaje y habilidades limitadas, pero podemos empezar a adquirirlas sin esfuerzo de manera gestual. Esto facilita el posterior análisis e interpretaciones detalladas que completan el aprendizaje incorporando todos los conceptos teóricos que dan soporte a los procedimientos.
Desde el punto de partida habitual haremos nuestro primer intento de observación e imitación de 3 videos con procedimientos básicos.
Observe los videos, sin cuestionarse el significado de sus acciones, y luego replíquelos en su computadora, sin preocuparse por errores u omisiones...
-
Step 10: Croquis y extrusión
Resumen: croquizamos un rectángulo sin medidas y luego lo extruimos, también sin medidas y solo por arrastre con el mouse.
-
Step 11: Vistas con el Compás
Resumen: utilizamos el Compas de CATIA para ver un modelo desde distintos puntos incluyendo vistas planas
-
Step 12: Espacio visible y oculto
Resumen: ocultamos y ponemos visibles diversos elementos gráficos, y luego alternamos entre los espacios Visible y Oculto de CATIA.
